スタイラス材質

球の材質

もっと見る

サムネイル

ルビー

ルビーは、業界標準の大半の測定に最適なスタイラス球の材質で、現在わかっている中で最も高い硬度を誇る材質のひとつです。

詳しく見る

人造ルビーは、ベルヌーイ法により 2000℃で結晶 (ブール) になった純度 99% の酸化アルミニウムです。
ブールをカットし、徐々に真球度の高い形状に加工します。ルビー球は表面が極めてなめらかで、圧縮強度が高く、機械的な腐食に対して優れた耐性を有します。
ルビー球は大半の用途に適しますが、2種類の用途には他の材質で作製した球が推奨されます。
まず、アルミニウムに対してスキャニングを酷使する場合です。材質同士が引き付け合うため、凝着摩耗と呼ばれる現象が起きる可能性があり、この現象により球にアルミ膜が生じることがあります。このような用途には、窒化珪素が最適です。
もう 1 種類は、鋳鉄に対してスキャニングを酷使する場合です。2 種類の材質間の作用により、ルビー球の表面に摩損が生じる可能性があります。このような用途にはジルコニア球を推奨します。

サムネイル

窒化珪素

窒化珪素にはルビーと似た特性があります。高い硬度と摩耗耐性を有するセラミックで、高い真球度に加工できます。

詳しく見る

また、極めて滑らかに表面を仕上げることもできます。
窒化珪素はアルミに凝着しないため、同等のアプリケーションの場合にルビーで見られた凝着摩耗が発生しません。ただし、窒化珪素はスチール面のスキャニング時に著しく摩損を起こすため、アルミとの使用に限定するのが最適です。

サムネイル

ジルコニア

ジルコニアは非常に頑丈なセラミック材でルビーに近い硬度と摩耗耐性を有します。鋳鉄製パーツにスキャニング測定を頻繁に行うような場合に最適な表面の性質と言えます。

軸の材質

もっと見る

サムネイル

ステンレス

非磁性のステンレススチールで製造したスタイラス軸は、先端球直径 2mm 以上、長さ 30mm 以上で幅広く使用されています。
この範囲であれば、一体成型のステンレススチール軸で、重量に対して最良の剛性を有します。
そのため、軸をつなぎ合わせることで剛性が損なうこともなく、先端球と軸の間の適切なクリアランスを確保できます。

サムネイル

セラミック

球の直径 3mm を超える場合でかつ長さ 30mm を超える場合は、セラミック軸は超硬軸よりも非常に軽量にもかかわらず、ステンレス軸と同等の剛性を得られます。
また、セラミック軸は衝突時に砕けるため、プローブの保護にもつながります。

サムネイル

超硬

超硬軸は、直径 1mm 以下の先端球で剛性の高い小径軸にしたい場合や 50mm 以下の長さの軸で剛性を高めたい場合に最適です。
ただし、重量が問題になることや、接続部でのたわみが原因で剛性が損なわれることがあります。

サムネイル

カーボンファイバ

カーボンファイバ軸は超硬軸よりもおよそ 20% 軽いため、長いスタイラスに適します。また、特に非常に長いスタイラスにした場合の熱安定性にも優れているため、生産環境での使用に適しています。

サムネイル

アルミ

非常に軽量なため、エクステンションに最適です。ただし熱で膨張するため、空調を管理した環境でしか適しません。

サムネイル

チタン

チタンはアルミと比較して熱安定性が高く、優れた曲げ剛性を有します。また、g非常に軽量です。長いエクステンションに最適です。

スタイラス種類

Renishaw製スタイラス

もっと見る

サムネイル

ストレートスタイラス

最もシンプルかつ最もよく使用されるスタイラスで、ほとんどのプローブアプリケーションに適しています。

サムネイル

シリンダスタイラス

板金、プレス部品、薄いワークの穴の測定に使用します。

サムネイル

スタースタイラス

固定された複数のスタイラス先端で構成されるスタイラスです。様々な形状のワーク検査に使用します。

サムネイル

先端球型スタイラス

X、Y、Z 方向の、製品の深部やボア等などの測定に最適で、基準設定も一つの球のみで完了します。

サムネイル

ポインタスタイラス

ネジ形、特定の点、けがき線などの測定用に設計されています。

サムネイル

半球型スタイラス

X、Y、Z 方向の、製品の深部やボア等などの測定に最適で、基準設定も一つの球のみで完了します。

サムネイル

ディスクスタイラス

スタースタイラスでは検査するのが難しいアンダーカットやボアの溝などを検査するためにに使用します。

サムネイル

クランクスタイラス

通常、測定が難しい形状に対してスタイラスをアクセスさせるもので、旋盤検査でよく使用されます。

サムネイル

基準設定用スタイラス

工具基準設定用スタイラスは、直角度および平行度が高精度な仕上りとなっています。

スタイラスアクセサリー

もっと見る

サムネイル

スタイラスエクステンション

様々な長さや材質（スチール、チタン、アルミニウム、セラミック、カーボンファイバー）のものを用意しています。

サムネイル

スタイラスセンター

ネジ径が同じ 5 つのスタイラスを組むことで、ニーズに合ったスタイラスをカスタム構成することができます。

サムネイル

ブレークステム

衝突時に破損し、プローブを保護するように設計されています。

サムネイル

スタイラスアダプタ

M2、M3、M4、M5 ネジ径スタイラスを、ほとんどのタッチトリガープローブで使用することができます。

サムネイル

スタイラスナックル

2軸方向の角度調整が可能で、スタイラスを測定物の角度に合わせることができます。

サムネイル

スタイラスツール

スタイラスをプローブに正しく取り付けたり、カスタムスタイラス構成にも使用できるように設計されています。

サムネイル

スタイラスキット

スタイラス、エクステンションと、クリーニング用品のキット。

スタイラス選定

スタイラス

ストレートスタイラス

ネジ径

先端球直径

有効長

スタイラス軸の素材

先端材質

A-5000-3551
M3 Ø1mm ルビー球 ステンレス軸 全長21mm 有効長4mm
A-5000-3552
M3 Ø2mm ルビー球 ステンレス軸 全長21mm 有効長9.6mm

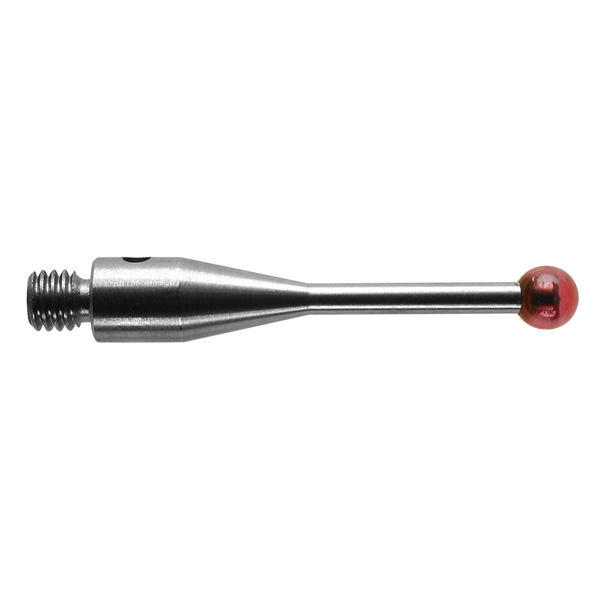

A-5000-3553
M3 Ø3mm ルビー球 ステンレス軸 全長21mm 有効長14.7mm
A-5000-3554
M3 Ø4mm ルビー球 ステンレス軸 全長31mm 有効長27mm
A-5000-3603
M2 Ø2mm ルビー球 ステンレス軸 全長20mm 有効長14mm
A-5000-3604
M2 Ø3mm ルビー球 ステンレス軸 全長10mm 有効長7mm
A-5000-3609
M2 Ø2mm ルビー球 ステンレス軸 全長16.3mm 有効長12mm
A-5000-3709
M4 Ø6mm ルビー球 セラミック軸 全長50mm 有効長38.5mm
A-5000-3712
M4 Ø6mm ルビー球 セラミック軸 全長100mm 有効長88.5mm
A-5000-4154
M2 Ø4mm ルビー球 ステンレス軸 全長10mm 有効長10mm
A-5000-4155
M2 Ø5mm ルビー球 ステンレス軸 全長10mm 有効長10mm
A-5000-4156
M2 Ø6mm ルビー球 ステンレス軸 全長10mm 有効長10mm
A-5000-4158
M2 Ø8mm ルビー球 ステンレス軸 全長11mm 有効長11mm
A-5000-4160
M2 Ø3mm ルビー球 ステンレス軸 全長20mm 有効長17mm
A-5000-4161
M2 Ø4mm ルビー球 ステンレス軸 全長20mm 有効長20mm
A-5000-6350
M4 Ø5mm ルビー球 ステンレス軸 全長10mm 有効長5.3mm
A-5000-6352
M4 Ø5mm ルビー球 ステンレス軸 全長30mm 有効長26mm
A-5000-6462
M4 Ø6mm ルビー球 セラミック軸 全長100mm 有効長88.5mm
A-5000-6731
M4 Ø5mm ルビー球 ステンレス軸 全長20mm 有効長15.89mm
A-5000-7098
M4 Ø6mm ルビー球 セラミック軸 全長50mm 有効長38.5mm
A-5000-7521
M4 Ø5mm ルビー球 ステンレス軸 全長50mm 有効長33.5mm
A-5000-7522
M4 Ø5mm ルビー球 ステンレス軸 全長100mm 有効長83.2mm
A-5000-7523
M4 Ø5mm ルビー球 ステンレス軸 全長150mm 有効長133mm
A-5000-7545
M4 Ø1mm ルビー球 ステンレス軸 全長19.5mm 有効長4.5mm
A-5000-7547
M4 Ø2mm ルビー球 ステンレス軸 全長19mm 有効長9.2mm
A-5000-7549
M4 Ø3mm ルビー球 ステンレス軸 全長18.5mm 有効長13mm
A-5000-7551
M4 Ø4mm ルビー球 ステンレス軸 全長18mm 有効長13.7mm
A-5000-7553
M4 Ø5mm ルビー球 ステンレス軸 全長17.5mm 有効長13.4mm
A-5000-7555
M4 Ø6mm ルビー球 ステンレス軸 全長17mm 有効長13.3mm
A-5000-7557
M4 Ø8mm ルビー球 ステンレス軸 全長16mm 有効長16mm
A-5000-7606
M3 Ø4mm ルビー球 ステンレス軸 全長21mm 有効長17.2mm
A-5000-7630
M3 Ø5mm ルビー球 ステンレス軸 全長21mm 有効長21mm
A-5000-7632
M3 Ø0.5mm ルビー球 超硬軸 全長21mm 有効長2mm
A-5000-7648
M3 Ø5mm ルビー球 ステンレス軸 全長31.1mm 有効長31.1mm
A-5000-7670
M4 Ø5mm 超硬球 ステンレス軸 全長50mm 有効長35mm
A-5000-7671
M4 Ø5mm 超硬球 ステンレス軸 全長100mm 有効長83.3mm
A-5000-7795
M4 Ø8mm ルビー球 セラミック軸 全長50mm 有効長50mm
A-5000-7796
M4 Ø8mm ルビー球 セラミック軸 全長100mm 有効長100mm
A-5000-7800
M2 Ø0.3mm ルビー球 超硬軸 全長10mm 有効長2mm
A-5000-7801
M2 Ø0.7mm ルビー球 超硬軸 全長10mm 有効長4mm
A-5000-7802
M2 Ø1.5mm ルビー球 ステンレス軸 全長10mm 有効長4.5mm
A-5000-7803
M2 Ø2.5mm ルビー球 ステンレス軸 全長10mm 有効長6.5mm
A-5000-7804
M2 Ø2.5mm ルビー球 ステンレス軸 全長20mm 有効長16.4mm
A-5000-7805
M2 Ø0.5mm ルビー球 超硬軸 全長10mm 有効長3mm
A-5000-7806
M2 Ø1mm ルビー球 ステンレス軸 全長10mm 有効長4.5mm
A-5000-7807
M2 Ø2mm ルビー球 ステンレス軸 全長10mm 有効長6mm
A-5000-7808
M2 Ø1mm ルビー球 超硬軸 全長20mm 有効長7mm
A-5000-8156
M4 Ø6mm ルビー球 セラミック軸 全長150mm 有効長135mm
A-5000-8663
M2 Ø1mm ルビー球 超硬軸 全長27.5mm 有効長20.5mm
A-5000-9697
M4 Ø3mm 超硬球 ステンレス軸 全長55mm 有効長25.8mm
A-5000-9761
M4 Ø5mm ルビー球 セラミック軸 全長100mm 有効長83.5mm
A-5003-0033
M2 Ø1mm ルビー球 超硬軸 全長20mm 有効長12.5mm
A-5003-0034
M2 Ø1.5mm ルビー球 超硬軸 全長20mm 有効長12.5mm
A-5003-0035
M2 Ø1.5mm ルビー球 超硬軸 全長30mm 有効長22.5mm
A-5003-0036
M2 Ø2mm ルビー球 超硬軸 全長30mm 有効長22.5mm
A-5003-0037
M2 Ø2mm ルビー球 超硬軸 全長40mm 有効長32.5mm
A-5003-0038
M2 Ø2.5mm ルビー球 超硬軸 全長30mm 有効長22.5mm
A-5003-0039
M2 Ø2.5mm ルビー球 超硬軸 全長40mm 有効長32.7mm
A-5003-0040
M2 Ø3mm ルビー球 超硬軸 全長30mm 有効長27mm
A-5003-0041
M2 Ø3mm ルビー球 超硬軸 全長40mm 有効長37mm
A-5003-0042
M2 Ø3mm ルビー球 超硬軸 全長50mm 有効長47mm
A-5003-0043
M2 Ø4mm ルビー球 超硬軸 全長30mm 有効長30mm
A-5003-0044
M2 Ø4mm ルビー球 超硬軸 全長40mm 有効長40mm
A-5003-0045
M2 Ø4mm ルビー球 超硬軸 全長50mm 有効長50mm
A-5003-0046
M2 Ø5mm ルビー球 超硬軸 全長20mm 有効長20mm
A-5003-0047
M2 Ø5mm ルビー球 超硬軸 全長30mm 有効長30mm
A-5003-0048
M2 Ø5mm ルビー球 超硬軸 全長40.25mm 有効長40.25mm
A-5003-0049
M2 Ø5mm ルビー球 超硬軸 全長50mm 有効長50mm
A-5003-0050
M3 Ø1.5mm ルビー球 超硬軸 全長20mm 有効長12.5mm
A-5003-0051
M3 Ø1.5mm ルビー球 超硬軸 全長30mm 有効長22.5mm
A-5003-0052
M3 Ø2mm ルビー球 超硬軸 全長30mm 有効長22.8mm
A-5003-0053
M3 Ø2mm ルビー球 超硬軸 全長40mm 有効長32.5mm
A-5003-0054
M3 Ø2.5mm ルビー球 超硬軸 全長20.2mm 有効長12.7mm
A-5003-0055
M3 Ø2.5mm ルビー球 超硬軸 全長31.1mm 有効長22.6mm
A-5003-0056
M3 Ø2.5mm ルビー球 超硬軸 全長40.2mm 有効長32.7mm
A-5003-0057
M3 Ø3mm ルビー球 超硬軸 全長30mm 有効長24mm
A-5003-0058
M3 Ø3mm ルビー球 超硬軸 全長40mm 有効長33.7mm
A-5003-0059
M3 Ø3mm ルビー球 超硬軸 全長50mm 有効長43.7mm
A-5003-0060
M3 Ø4mm ルビー球 超硬軸 全長40mm 有効長36mm
A-5003-0061
M3 Ø4mm ルビー球 超硬軸 全長50mm 有効長46mm
A-5003-0062
M3 Ø5mm ルビー球 超硬軸 全長40mm 有効長40mm
A-5003-0063
M3 Ø5mm ルビー球 超硬軸 全長50mm 有効長50mm
A-5003-0064
M2 Ø3mm ルビー球 セラミック軸 全長50mm 有効長47mm
A-5003-0065
M2 Ø4mm ルビー球 セラミック軸 全長50mm 有効長50mm
A-5003-0066
M2 Ø5mm ルビー球 セラミック軸 全長50mm 有効長50mm
A-5003-0067
M3 Ø3mm ルビー球 セラミック軸 全長50mm 有効長43.7mm
A-5003-0068
M3 Ø4mm ルビー球 セラミック軸 全長50mm 有効長46mm
A-5003-0069
M3 Ø5mm ルビー球 セラミック軸 全長50mm 有効長50mm
A-5003-0233
M4 Ø4mm ルビー球 セラミック軸 全長50mm 有効長33.5mm
A-5003-0235
M4 Ø5mm ルビー球 セラミック軸 全長50mm 有効長33.5mm
A-5003-0236
M4 Ø5mm ルビー球 セラミック軸 全長75mm 有効長58.5mm
A-5003-0470
M2 Ø6mm ルビー球 セラミック軸 全長50mm 有効長50mm
A-5003-0577
M2 Ø0.7mm ルビー球 超硬軸 全長20mm 有効長12mm
A-5003-0938
M2 Ø3mm ルビー球 超硬軸 全長20mm 有効長17mm
A-5003-1029
M2 Ø4mm ルビー球 超硬軸 全長22mm 有効長22mm
A-5003-1075
M4 Ø6mm ルビー球 カーボン軸 全長200mm 有効長188.5mm
A-5003-1255
M4 Ø6mm ルビー球 カーボン軸 全長150mm 有効長138.5mm
A-5003-1325
M2 Ø1mm ルビー球 超硬軸 全長10mm 有効長4mm
A-5003-1345
M2 Ø0.5mm ルビー球 超硬軸 全長20mm 有効長7mm
A-5003-1358
M4 Ø6mm ルビー球 カーボン軸 全長100mm 有効長88.5mm
A-5003-1370
M2 Ø4mm ルビー球 セラミック軸 全長30mm 有効長30mm
A-5003-1436
M4 Ø6mm ルビー球 カーボン軸 全長50mm 有効長38.5mm
A-5003-2285
M2 Ø4mm ルビー球 カーボン軸 全長50mm 有効長50mm
A-5003-2286
M2 Ø5mm ルビー球 カーボン軸 全長50mm 有効長50mm
A-5003-2287
M2 Ø6mm ルビー球 カーボン軸 全長50mm 有効長50mm
A-5003-2289
M2 Ø4mm ルビー球 カーボン軸 全長100mm 有効長100mm
A-5003-2290
M2 Ø5mm ルビー球 カーボン軸 全長100mm 有効長100mm
A-5003-2291
M2 Ø6mm ルビー球 カーボン軸 全長100mm 有効長100mm
A-5003-2764
M4 Ø6mm ルビー球 セラミック軸 全長75mm 有効長63.5mm
A-5003-2932
M4 Ø2mm ルビー球 超硬軸 全長20mm 有効長10mm
A-5003-3461
M4 Ø8mm ルビー球 カーボン軸 全長300mm 有効長300mm
A-5003-3676
M3 Ø2mm ルビー球 超硬軸 全長20mm 有効長12.5mm
A-5003-3680
M4 Ø3mm ルビー球 超硬軸 全長50mm 有効長38.5mm
A-5003-3822
M2 Ø2mm ルビー球 超硬軸 全長20mm 有効長14mm
A-5003-3877
M2 Ø3mm ルビー球 カーボン軸 全長40mm 有効長37.5mm
A-5003-4177
M2 Ø3mm ルビー球 セラミック軸 全長30mm 有効長27mm
A-5003-4241
M2 Ø4mm ルビー球 カーボン軸 全長30mm 有効長30mm
A-5003-4779
M2 Ø5mm ルビー球 セラミック軸 全長30mm 有効長30mm
A-5003-4780
M2 Ø6mm ルビー球 セラミック軸 全長30mm 有効長30mm
A-5003-4781
M2 Ø5mm ルビー球 カーボン軸 全長30mm 有効長30mm
A-5003-4782
M2 Ø6mm ルビー球 カーボン軸 全長30mm 有効長30mm
A-5003-4784
M2 Ø4mm ルビー球 カーボン軸 全長75mm 有効長75mm
A-5003-4785
M2 Ø5mm ルビー球 カーボン軸 全長75mm 有効長75mm
A-5003-4786
M2 Ø6mm ルビー球 カーボン軸 全長75mm 有効長75mm
A-5003-4792
M4 Ø1mm ルビー球 超硬軸 全長20mm 有効長10mm
A-5003-4793
M4 Ø3mm ルビー球 超硬軸 全長20mm 有効長8.5mm
A-5003-4794
M4 Ø4mm ルビー球 超硬軸 全長20mm 有効長8.5mm
A-5003-4795
M4 Ø5mm ルビー球 超硬軸 全長20mm 有効長7.9mm
A-5003-4796
M4 Ø6mm ルビー球 超硬軸 全長20mm 有効長10.7mm
A-5003-4797
M4 Ø2mm ルビー球 超硬軸 全長50mm 有効長40mm
A-5003-4799
M4 Ø4mm ルビー球 超硬軸 全長50mm 有効長38.5mm
A-5003-4800
M4 Ø5mm ルビー球 超硬軸 全長50mm 有効長37.9mm
A-5003-4801
M4 Ø6mm ルビー球 超硬軸 全長50mm 有効長40.7mm
A-5003-4802
M4 Ø8mm ルビー球 セラミック軸 全長75mm 有効長75mm
A-5003-4860
M3 Ø6mm ルビー球 カーボン軸 全長75mm 有効長75mm
A-5003-4861
M3 Ø6mm ルビー球 カーボン軸 全長100mm 有効長100mm
A-5003-4862
M3 Ø8mm ルビー球 カーボン軸 全長75mm 有効長75mm
A-5003-4863
M3 Ø8mm ルビー球 カーボン軸 全長100mm 有効長100mm
A-5003-5201
M5 Ø0.3mm ルビー球 超硬軸 全長20mm 有効長3mm
A-5003-5202
M5 Ø0.5mm ルビー球 超硬軸 全長20mm 有効長4mm
A-5003-5203
M5 Ø0.7mm ルビー球 超硬軸 全長20mm 有効長5mm
A-5003-5204
M5 Ø1mm ルビー球 超硬軸 全長20mm 有効長5mm
A-5003-5205
M5 Ø1.5mm ルビー球 超硬軸 全長20mm 有効長11mm
A-5003-5206
M5 Ø2mm ルビー球 超硬軸 全長20mm 有効長11mm
A-5003-5207
M5 Ø2.5mm ルビー球 超硬軸 全長20mm 有効長11mm
A-5003-5208
M5 Ø3mm ルビー球 超硬軸 全長20mm 有効長11mm
A-5003-5209
M5 Ø4mm ルビー球 超硬軸 全長20mm 有効長11.9mm
A-5003-5210
M5 Ø5mm ルビー球 超硬軸 全長20mm 有効長11.5mm
A-5003-5211
M5 Ø0.3mm ルビー球 超硬軸 全長30mm 有効長3mm
A-5003-5212
M5 Ø0.5mm ルビー球 超硬軸 全長30mm 有効長4mm
A-5003-5213
M5 Ø0.7mm ルビー球 超硬軸 全長30mm 有効長5mm
A-5003-5214
M5 Ø1mm ルビー球 超硬軸 全長30mm 有効長5mm
A-5003-5215
M5 Ø1.5mm ルビー球 超硬軸 全長30mm 有効長12mm
A-5003-5216
M5 Ø2mm ルビー球 超硬軸 全長30mm 有効長21mm
A-5003-5217
M5 Ø2.5mm ルビー球 超硬軸 全長30mm 有効長21mm
A-5003-5218
M5 Ø3mm ルビー球 超硬軸 全長30mm 有効長21mm
A-5003-5219
M5 Ø4mm ルビー球 超硬軸 全長30mm 有効長21mm
A-5003-5220
M5 Ø5mm ルビー球 超硬軸 全長30mm 有効長21.5mm
A-5003-5221
M5 Ø1.5mm ルビー球 超硬軸 全長40mm 有効長22mm
A-5003-5222
M5 Ø2mm ルビー球 超硬軸 全長40mm 有効長31mm
A-5003-5223
M5 Ø2.5mm ルビー球 超硬軸 全長40mm 有効長31mm
A-5003-5224
M5 Ø3mm ルビー球 超硬軸 全長40mm 有効長31mm
A-5003-5225
M5 Ø0.3mm ルビー球 超硬軸 全長50mm 有効長3mm
A-5003-5226
M5 Ø0.5mm ルビー球 超硬軸 全長50mm 有効長4mm
A-5003-5227
M5 Ø0.7mm ルビー球 超硬軸 全長50mm 有効長5mm
A-5003-5228
M5 Ø1mm ルビー球 超硬軸 全長50mm 有効長5mm
A-5003-5229
M5 Ø1.5mm ルビー球 超硬軸 全長50mm 有効長5mm
A-5003-5230
M5 Ø2mm ルビー球 超硬軸 全長50mm 有効長41mm
A-5003-5231
M5 Ø2mm ルビー球 超硬軸 全長50mm 有効長5mm
A-5003-5232
M5 Ø2.5mm ルビー球 超硬軸 全長50mm 有効長41mm
A-5003-5233
M5 Ø2.5mm ルビー球 超硬軸 全長50mm 有効長5mm
A-5003-5234
M5 Ø3mm ルビー球 超硬軸 全長50mm 有効長41mm
A-5003-5235
M5 Ø4mm ルビー球 超硬軸 全長50mm 有効長41.9mm
A-5003-5236
M5 Ø5mm ルビー球 超硬軸 全長50mm 有効長41.5mm
A-5003-5237
M5 Ø6mm ルビー球 カーボン軸 全長50mm 有効長39.5mm
A-5003-5238
M5 Ø8mm ルビー球 カーボン軸 全長50mm 有効長39.5mm
A-5003-5239
M5 Ø10mm ルビー球 カーボン軸 全長50mm 有効長44.5mm
A-5003-5240
M5 Ø0.3mm ルビー球 超硬軸 全長75mm 有効長3mm
A-5003-5241
M5 Ø0.5mm ルビー球 超硬軸 全長75mm 有効長4mm
A-5003-5242
M5 Ø0.7mm ルビー球 超硬軸 全長75mm 有効長5mm
A-5003-5243
M5 Ø1mm ルビー球 超硬軸 全長75mm 有効長5mm
A-5003-5244
M5 Ø1.5mm ルビー球 超硬軸 全長75mm 有効長5mm
A-5003-5248
M5 Ø4mm ルビー球 超硬軸 全長75mm 有効長66mm
A-5003-5249
M5 Ø5mm ルビー球 超硬軸 全長75mm 有効長66mm
A-5003-5250
M5 Ø6mm ルビー球 カーボン軸 全長75mm 有効長65.1mm
A-5003-5251
M5 Ø8mm ルビー球 カーボン軸 全長75mm 有効長64.5mm
A-5003-5252
M5 Ø10mm ルビー球 カーボン軸 全長75mm 有効長69.5mm
A-5003-5253
M5 Ø3mm ルビー球 超硬軸 全長100mm 有効長20mm
A-5003-5254
M5 Ø3mm ルビー球 超硬軸 全長100mm 有効長55mm
A-5003-5256
M5 Ø4mm ルビー球 超硬軸 全長100mm 有効長50mm
A-5003-5257
M5 Ø5mm ルビー球 超硬軸 全長100mm 有効長50mm
A-5003-5258
M5 Ø5mm ルビー球 超硬軸 全長100mm 有効長91mm
A-5003-5259
M5 Ø6mm ルビー球 カーボン軸 全長100mm 有効長58.9mm
A-5003-5260
M5 Ø6mm ルビー球 カーボン軸 全長100mm 有効長90.1mm
A-5003-5261
M5 Ø8mm ルビー球 カーボン軸 全長100mm 有効長50mm
A-5003-5262
M5 Ø8mm ルビー球 カーボン軸 全長100mm 有効長89.5mm
A-5003-5263
M5 Ø10mm ルビー球 カーボン軸 全長100mm 有効長95.5mm
A-5003-5264
M5 Ø10mm ルビー球 カーボン軸 全長100mm 有効長94.5mm
A-5003-5265
M5 Ø6mm ルビー球 カーボン軸 全長150mm 有効長137mm
A-5003-5266
M5 Ø8mm ルビー球 カーボン軸 全長150mm 有効長135mm
A-5003-5267
M5 Ø10mm ルビー球 カーボン軸 全長150mm 有効長144.5mm
A-5003-5268
M5 Ø6mm ルビー球 カーボン軸 全長200mm 有効長187mm
A-5003-5269
M5 Ø8mm ルビー球 カーボン軸 全長200mm 有効長180mm
A-5003-5270
M5 Ø10mm ルビー球 カーボン軸 全長200mm 有効長194.5mm
A-5003-5271
M5 Ø6mm ルビー球 カーボン軸 全長300mm 有効長287mm
A-5003-5272
M5 Ø8mm ルビー球 カーボン軸 全長300mm 有効長280mm
A-5003-5273
M5 Ø10mm ルビー球 カーボン軸 全長300mm 有効長294.5mm
A-5003-5723
M3 Ø2mm 窒化ケイ素球 ステンレス軸 全長21mm 有効長9.8mm
A-5003-5724
M3 Ø2mm 窒化ケイ素球 超硬軸 全長30.3mm 有効長22.8mm
A-5003-5725
M3 Ø4mm 窒化ケイ素球 セラミック軸 全長50mm 有効長46mm
A-5003-6510
M4 Ø6mm ルビー球 カーボン軸 全長100mm 有効長88.5mm
A-5003-6511
M4 Ø6mm ルビー球 カーボン軸 全長150mm 有効長138.5mm
A-5003-6512
M4 Ø6mm ルビー球 カーボン軸 全長200mm 有効長188.5mm
A-5003-6985
M2 Ø2mm ルビー球 セラミック軸 全長40mm 有効長32.5mm
A-5003-7054
M3 Ø10mm ルビー球 カーボン軸 全長200mm 有効長200mm
A-5003-7055
M3 Ø10mm ルビー球 カーボン軸 全長150mm 有効長150mm
A-5003-7056
M3 Ø10mm ルビー球 ステンレス軸 全長100mm 有効長100mm
A-5003-7057
M3 Ø10mm ルビー球 カーボン軸 全長75mm 有効長75mm
A-5003-7306
M4 Ø6mm ルビー球 カーボン軸 全長50mm 有効長38.5mm
A-5003-7852
M2 Ø3mm ルビー球 カーボン軸 全長30mm 有効長27.5mm
A-5003-9506
M2 Ø3mm ルビー球 カーボン軸 全長50mm 有効長47mm
A-5004-0154
M3 Ø4mm ルビー球 セラミック軸 全長40mm 有効長32.5mm
A-5004-0421
M3 Ø2mm ルビー球 ステンレス軸 全長10mm 有効長6mm
A-5004-0422
M3 Ø3mm ルビー球 ステンレス軸 全長10mm 有効長6.5mm
A-5004-0423
M3 Ø4mm ルビー球 ステンレス軸 全長10mm 有効長7mm
A-5004-2442
M3 Ø1mm ルビー球 超硬軸 全長20mm 有効長12.5mm
A-5004-2545
M3 Ø2.5mm ルビー球 セラミック軸 全長40mm 有効長32.5mm
A-5004-3646
M3 Ø2mm ルビー球 セラミック軸 全長40mm 有効長32.5mm
A-5004-4472 SPRINT
M4 Ø6mm ルビー球 セラミック軸 全長100mm 有効長83.5mm
A-5004-4474 SPRINT
M4 Ø6mm ルビー球 セラミック軸 全長150mm 有効長133.5mm
A-5004-6040
M3 Ø3mm ルビー球 セラミック軸 全長40mm 有効長32.5mm
A-5004-6463 SPRINT
M4 Ø2mm ルビー球 セラミック軸 全長80mm 有効長21.8mm
A-5004-6464 SPRINT
M4 Ø3mm ルビー球 セラミック軸 全長100mm 有効長41.8mm
A-5004-6465 SPRINT
M4 Ø4mm ルビー球 セラミック軸 全長100mm 有効長41.8mm
A-5004-6467 SPRINT
M4 Ø2mm 窒化ケイ素球 セラミック軸 全長80mm 有効長21.8mm
A-5004-6468 SPRINT
M4 Ø3mm 窒化ケイ素球 セラミック軸 全長100mm 有効長41.8mm
A-5004-6469 SPRINT
M4 Ø4mm 窒化ケイ素球 セラミック軸 全長100mm 有効長41.8mm
A-5004-6470 SPRINT
M4 Ø6mm 窒化ケイ素球 セラミック軸 全長100mm 有効長83.5mm
A-5004-6471 SPRINT
M4 Ø6mm 窒化ケイ素球 セラミック軸 全長150mm 有効長133.5mm
A-5004-6735
M3 Ø5mm ルビー球 セラミック軸 全長40mm 有効長40mm
A-5004-7398
M2 Ø0.3mm ルビー球 超硬軸 全長20mm 有効長2mm
A-5004-7401
M3 Ø1mm ルビー球 ステンレス軸 全長10mm 有効長4mm
A-5004-7402
M3 Ø3mm ルビー球 超硬軸 全長20mm 有効長14mm
A-5465-5001 SPRINT
M4 Ø2mm ルビー球 セラミック軸 全長80mm 有効長21.8mm (証書付き)
A-5465-5002 SPRINT
M4 Ø3mm ルビー球 セラミック軸 全長100mm 有効長41.8mm (証書付き)
A-5465-5003 SPRINT
M4 Ø4mm ルビー球 セラミック軸 全長100mm 有効長41.8mm (証書付き)
A-5465-5005 SPRINT
M4 Ø2mm 窒化ケイ素球 セラミック軸 全長80mm 有効長21.8mm (証書付き)
A-5465-5006 SPRINT
M4 Ø3mm 窒化ケイ素球 セラミック軸 全長100mm 有効長41.8mm (証書付き)
A-5465-5007 SPRINT
M4 Ø4mm 窒化ケイ素球 セラミック軸 全長100mm 有効長41.8mm (証書付き)
A-5465-5008 SPRINT
M4 Ø6mm 窒化ケイ素球 セラミック軸 全長100mm 有効長83.5mm (証書付き)
A-5465-5009 SPRINT
M4 Ø6mm 窒化ケイ素球 セラミック軸 全長150mm 有効長133.5mm (証書付き)
A-5465-8576 SPRINT
M4 Ø6mm ルビー球 セラミック軸 全長100mm 有効長83.5mm (証書付き)
A-5465-8577 SPRINT
M4 Ø6mm ルビー球 セラミック軸 全長150mm 有効長133.4mm (証書付き)

シリンダスタイラス

A-5004-5370
M4 Ø1mm スチールシリンダー 全長20mm 有効長10mm
A-5004-7589
M2 Ø1.5mm スチールシリンダー 全長10.75mm 有効長1.25mm
A-5004-7590
M2 Ø3mm スチールシリンダー 全長12.75mm 有効長3.75mm

スタースタイラス

A-5000-3626
M2 5方向スター Ø2mm ルビー球 十字方向直径30mm
A-5000-7629
M2 5方向スター Ø2mm ルビー球 十字方向直径20mm
A-5000-7811
M2 4方向スター Ø1mm ルビー球 十字方向直径10mm
A-5003-0076
M3 5方向スター Ø2mm ルビー球 十字方向直径30mm
A-5003-0077
M3 5方向スター Ø2mm ルビー球 十字方向直径50mm
A-5003-4011
M2 4方向スター Ø0.5mm ルビー球 十字方向直径10mm
A-5003-4787
M2 4方向スター Ø0.5mm ルビー球 十字方向直径20mm
A-5003-4788
M2 4方向スター Ø1mm ルビー球 十字方向直径20mm

先端球型スタイラス

先端球直径

有効長

スタイラス軸の素材

先端材質

A-5000-7812
M2 Ø2mm ルビー球 ステンレス軸 全長21.2mm 有効長7.2mm
A-5000-8876
M2 Ø1mm ルビー球 ステンレス軸 全長15mm 有効長8mm
A-5000-8877
M2 Ø1.5mm ルビー球 ステンレス軸 全長15mm 有効長8mm
A-5003-0073
M2 Ø4mm ルビー球 ステンレス軸 全長22mm 有効長10mm
A-5003-0074
M2 Ø2mm 超硬球 超硬軸 全長40mm 有効長32mm
A-5003-1208
M2 Ø0.3mm 超硬球 ステンレス軸 全長10mm 有効長2.7mm
A-5003-1210
M2 Ø0.5mm 超硬球 ステンレス軸 全長15.25mm 有効長7.75mm
A-5003-1218
M2 Ø1mm 超硬球 ステンレス軸 全長35.5mm 有効長28mm
A-5003-1219
M2 Ø1.5mm 超硬球 ステンレス軸 全長15.8mm 有効長8.3mm
A-5003-1228
M2 Ø2mm 超硬球 ステンレス軸 全長15mm 有効長8.5mm
A-5003-1258
M2 Ø3mm 超硬球 ステンレス軸 全長21mm 有効長15mm

ポインタスタイラス

A-5000-7813
M2 先端角度30° ポインター直径1.39mm 全長10mm 超硬先端
A-5004-7588
M2 先端角度30° ポインター直径3mm 全長15mm スチール先端
A-5003-7675 ファローアーム
M1.25-20 先端角度30° ポインター直径1.5mm 全長57mm 超硬先端

半球型スタイラス

A-5003-5275
M5 Ø16mm 全長19.5mm セラミック球 ステンレス軸
A-5003-5276
M5 Ø22mm 全長20.5mm セラミック球 ステンレス軸
A-5003-5277
M5 Ø30mm 全長24.5mm セラミック球 ステンレス軸
A-5004-3728
M3 Ø18mm 全長12mm セラミック球 ステンレス軸
A-5004-7400
M2 Ø30mm 全長18mm セラミック球 ステンレス軸

ディスクスタイラス

ネジ径

ディスク材質

ディスク直径

A-5000-3611
M2 Ø6mm 全長10mm ディスク幅1.2mm ルビーディスク ローラー付き
A-5000-3613
M2 Ø18mm 全長2.6mm ディスク幅2.2mm スチールディスク ローラー付き
A-5000-3615
M3 Ø12.7mm 全長30.9mm ディスク幅2.2mm スチールディスク ローラーなし
A-5000-4187
M2 Ø25mm 全長2.5mm ディスク幅3.1mm スチールディスク ローラーなし
A-5000-7596
M4 Ø30mm 全長10mm ディスク幅2.2mm スチールディスク ローラー付き
A-5000-7597
M4 Ø35mm 全長10mm ディスク幅2.2mm スチールディスク ローラー付き
A-5000-7598
M4 Ø50mm 全長10mm ディスク幅3mm スチールディスク ローラー付き
A-5000-7612
M3 Ø35mm 全長4mm ディスク幅5mm スチールディスク ローラーなし
A-5000-7669
M3 Ø63.5mm 全長4mm ディスク幅6mm スチールディスク
A-5000-7809
M2 Ø18mm 全長7.5mm ディスク幅1.5mm スチールディスク ローラー付き
A-5000-7810
M2 Ø25mm 全長7.5mm ディスク幅1.5mm スチールディスク ローラー付き
A-5003-5288
M5 Ø12mm 全長3mm ディスク幅3mm スチールディスク ローラー付き
A-5003-5289
M5 Ø21mm 全長3mm ディスク幅3mm スチールディスク ローラー付き
A-5003-5290
M5 Ø35mm 全長4mm ディスク幅5mm スチールディスク ローラー付き
A-5003-5291
M5 Ø35mm 全長4mm ディスク幅5mm スチールディスク ローラー付き
A-5004-1387
M2 Ø10mm 全長10mm ディスク幅1.2mm スチールディスク ローラー付き
A-5004-1395
M2 Ø12mm 全長7.5mm ディスク幅1.6mm スチールディスク ローラー付き
A-5004-1396
M2 Ø14mm 全長7.5mm ディスク幅1.6mm スチールディスク ローラー付き
A-5555-0297
M2 Ø8mm 全長32mm ディスク幅1.5mm セラミックディスク ローラーなし
A-5555-0298
M2 Ø4mm 全長32mm ディスク幅1mm セラミックディスク ローラーなし
A-5555-0299
M2 Ø14mm 全長5mm ディスク幅2mm セラミックディスク ローラーなし
A-5555-0300
M2 Ø20mm 全長5mm ディスク幅2.5mm セラミックディスク ローラーなし

クランクスタイラス

A-5000-5302
M4 Ø3mm 全長32+21.9mm ルビー球 ステンレス軸
A-5000-5307
M4 Ø3mm 全長21.6+34.9mm ルビー球 ステンレス軸
A-5000-6620
M4 Ø5mm 全長27.4+19mm ルビー球 ステンレス軸
A-5000-7580
M4 Ø4mm 全長38.8+12.5mm ルビー球 ステンレス軸

基準設定用スタイラス

A-2008-0382
M4 Ø12.7mm×8mm 全長23mm 超硬先端 ステンレス軸
A-2008-0384 TS27R
19²mm×8mm 全長22mm 窒化珪素先端 ステンレス軸
A-2048-2051
M4 15²mm×4mm 全長32mm 超硬先端 超硬軸
A-2197-0159
M4 15²mm×4mm 全長29.5mm 超硬先端 ステンレス軸
A-2197-0160
M4 15²mm×4mm 全長34.5mm 超硬先端 ステンレス軸
A-5000-3212
M4 6²mm×6mm 全長53mm 超硬先端 ステンレス軸
A-5000-6403
M4 9.3²mm×3mm 全長32.5mm 超硬先端 ステンレス軸
A-5000-6701
M4 6²mm×6mm 全長43mm 超硬先端 ステンレス軸
A-5000-6713
M4 10²mm×5mm 全長96.5mm 超硬先端 アルミ軸

スタイラスエクステンション

スタイラス軸の素材

ネジ径

全長

A-5000-7727
M4 全長100mm Ø7.4mm セラミック軸
A-5000-7754
M4 全長30mm Ø7.4mm セラミック軸
A-5000-7755
M4 全長50mm Ø7.4mm セラミック軸
A-5003-0070
M2 全長30mm Ø3mm セラミック軸
A-5003-0071
M2 全長40mm Ø3mm セラミック軸
A-5003-0072
M2 全長50mm Ø3mm セラミック軸
A-5003-0075
M3 全長50mm Ø4mm セラミック軸
A-5003-2280
M2 全長40mm Ø3.5mm カーボン軸
A-5003-2281
M2 全長50mm Ø3.5mm カーボン軸
A-5003-2282
M2 全長70mm Ø3.5mm カーボン軸
A-5003-2283
M2 全長90mm Ø3.5mm カーボン軸
A-5003-4864
M3 全長75mm Ø4.5mm カーボン軸
A-5003-4865
M3 全長100mm Ø4.5mm カーボン軸
A-5004-7583
M3 全長20mm Ø4mm ステンレス軸
A-5004-7584
M3 全長35mm Ø4mm ステンレス軸
A-5004-7585
M2 全長10mm Ø3mm ステンレス軸
A-5004-7586
M2 全長20mm Ø3mm ステンレス軸
A-5004-7591
M2 全長30mm Ø3mm ステンレス軸
A-5004-7599
M4 全長10mm Ø7mm ステンレス軸
A-5004-7600
M4 全長15mm Ø7mm ステンレス軸
A-5004-7601
M4 全長20mm Ø7mm ステンレス軸
A-5004-7602
M4 全長30mm Ø7mm ステンレス軸
A-5004-7609
M3 全長10mm Ø5mm ステンレス軸
A-5004-7610
M2 全長5mm Ø3mm ステンレス軸
A-5004-7611
M2 全長40mm Ø3mm ステンレス軸
A-5555-0125
M5 全長200mm Ø20mm アルミ軸
A-5555-0127
M5 全長100mm Ø20mm アルミ軸
A-5555-0136
M5 全長100mm Ø11mm ステンレス軸
A-5555-0140
M5 全長20mm Ø11mm ステンレス軸
A-5555-0142
M5 全長10mm Ø11mm ステンレス軸
A-5555-0424
M5 全長150mm Ø11mm カーボン軸
A-5555-0425
M5 全長120mm Ø11mm カーボン軸
A-5555-0427
M5 全長250mm Ø20mm カーボン軸
A-5555-0620
M5 全長40mm Ø20mm カーボン軸
A-5555-0621
M5 全長80mm Ø20mm カーボン軸
A-5555-0623
M5 全長70mm Ø11mm カーボン軸
A-5555-0642
M5 全長300mm Ø11mm カーボン軸
A-5555-0647
M5 全長40mm Ø11mm カーボン軸
A-5555-0648
M5 全長50mm Ø11mm カーボン軸
A-5555-0649
M5 全長60mm Ø11mm カーボン軸
A-5555-0650
M5 全長80mm Ø11mm カーボン軸
A-5555-0651
M5 全長90mm Ø11mm カーボン軸
A-5555-0652
M5 全長100mm Ø11mm カーボン軸
A-5555-0653
M5 全長180mm Ø11mm カーボン軸
A-5555-0654
M5 全長200mm Ø11mm カーボン軸
A-5555-0655
M5 全長250mm Ø11mm カーボン軸
A-5555-0656
M5 全長400mm Ø11mm カーボン軸
A-5555-0657
M5 全長50mm Ø20mm カーボン軸
A-5555-0658
M5 全長60mm Ø20mm カーボン軸
A-5555-0659
M5 全長100mm Ø20mm カーボン軸
A-5555-0660
M5 全長120mm Ø20mm カーボン軸
A-5555-0661
M5 全長150mm Ø20mm カーボン軸
A-5555-0662
M5 全長180mm Ø20mm カーボン軸
A-5555-0663
M5 全長200mm Ø20mm カーボン軸
A-5555-0664
M5 全長300mm Ø20mm カーボン軸
A-5555-0667
M5 全長500mm Ø20mm カーボン軸
A-5555-0668
M5 全長600mm Ø20mm カーボン軸
A-5555-0669
M5 全長30mm Ø11mm ステンレス軸
A-5555-0670
M5 全長50mm Ø11mm ステンレス軸
A-5555-0671
M5 全長50mm Ø20mm アルミ軸

スタイラスセンター

A-5000-3627
M2 5方向センター Ø7mm 全長7.5mm ステンレス軸
A-5000-7610
M3 5方向センター Ø10mm 全長13mm ステンレス軸
A-5000-7792
M4 5方向センター Ø15mm 全長18mm ステンレス軸
A-5000-8395
M2 4方向センター Ø7.5mm 全長7.5mm ステンレス軸
A-5004-7594
M4 4方向センター Ø15mm 全長15mm ステンレス軸

ブレークステム

A-5003-5171 TS27R
ブレークステムレトロフィットキット
A-5004-7598
M4 Ø7mm 全長8mm スチール軸
A-5004-7603
M4 全長8mm スチール軸
A-5004-7604
M4 全長10mm スチール軸
A-5004-7616 TS20
M3 Ø6.9mm 全長13.35mm スチール軸

スタイラスアダプタ

雄ネジ径

A-5000-7751
M4→M3 Ø4.5mm 全長50mm セラミック軸
A-5000-7752
M4→M3 Ø4.5mm 全長75mm セラミック軸
A-5000-7753
M4→M3 Ø4.5mm 全長100mm セラミック軸
A-5003-0856
M5→M4 Ø10mm 全長9mm ステンレス軸
A-5004-7592
M3→M2 Ø4mm 全長5mm ステンレス軸
A-5004-7593
M2→M3 Ø4mm 全長7mm ステンレス軸
A-5004-7595
M4→M2 Ø7mm 全長5mm ステンレス軸
A-5004-7596
M4→M3 Ø4.5mm 全長20mm ステンレス軸
A-5004-7597
M4→M3 Ø4.5mm 全長9mm ステンレス軸
A-5004-7605
M4→M4 スタイラスクランク 全長21.9mm ステンレス軸
A-5004-7606
M4→M4 スタイラスクランク 全長27.6mm ステンレス軸
A-5004-7607
M4→M4 スタイラスクランク 全長12.5mm ステンレス軸
A-5004-7608
M4→M4 スタイラスクランク 全長13.5mm ステンレス軸
A-5555-0227
M5→M3 Ø10mm 全長10mm ステンレス軸
A-5003-5683
M5→M2 15³mm チタン軸
A-5003-5684
M5→M2 20³mm チタン軸
A-5555-0189
M5 15³mm チタン軸
A-5555-0190
M5 20³mm チタン軸
A-5555-0194
M5 20²mm×40mm チタン軸

スタイラスナックル

A-5000-7534
M2 全長8mm ステンレス軸
A-5000-7616
M3 全長6mm ステンレス軸
A-5000-9902
M2 全長16.5mm ステンレス軸
A-5003-4686
M3 全長17mm ステンレス軸
A-5003-4689
M4 全長33mm ステンレス軸
A-5003-4697
M2 全長13.5mm ステンレス軸
A-5003-5278
M5 全長36.5mm ステンレス軸
A-5003-5279
M5 全長46.5mm チタン軸

スタイラスツール

A-5003-6134
M5 Ø11mm エクステンションツール
A-5003-6135
M5 Ø20mm エクステンションツール
A-5004-7582
M2/M3 スタイラスツール
A-5004-7587
M4 スタイラスツール
A-5004-7614
M5 スタイラスツール
A-5555-0233
M2/M3 全長23mm ステンレス製 スタイラスツール
A-5555-0235
スチール製六角レンチ 0.9mm
A-5555-0236
スチール製六角レンチ 2.5mm
A-5555-0238
M5 全長70mm ステンレス製ピンタイプスパナ
A-5555-0240
M5 全長70mm ステンレス製ピンタイプスパナ

スタイラスキット

A-5003-5909
M5 コンプリヘンシブ
A-5003-5910
M5 汎用
A-5003-5911
M5 スタンダード
A-5003-5912
M5 エクステンションキット 11mm径
A-5003-6151
SP25M/SM25-1/SH25-1 用 M3
A-5003-6152
SP25M/SM25-2/SH25-2 用 M3
A-5003-6168
SP80 用 M5

お問い合わせ

info@ks-sekkei.com
電話:052-502-4374
（平日午前9時〜午後5時）
